肯富來水泵之W型旋渦泵的結構解析
肯富來水泵與您一同了解W型旋渦泵的結構與技術規格。

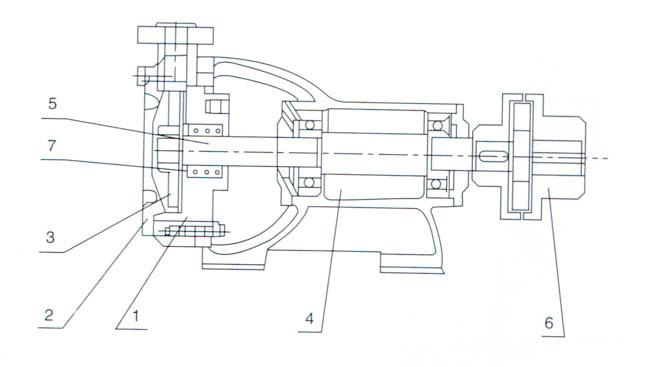

W型旋渦泵是一種閉式葉輪開式流道旋渦泵，如圖一所示，它主要由泵體、泵蓋、葉輪、泵軸、托架及軸封裝置所組成。
（1—泵蓋 2—葉輪 3—泵體 4—托架 5—泵軸 6—軸封裝置）
W型旋渦泵外形和一般單級單吸離心泵有些相似。主要不同之處是，旋渦泵的進出口一般在葉輪的徑向，另外內部的葉輪，泵體和泵蓋的形狀和一般離心泵不同。
泵體和泵蓋組成一個等截面的環形流道，吸入口和排出口間出口間有隔壁與葉輪留有很小的間隙，隔開吸入口和排出口。
由于一般旋渦泵的氣蝕性能差，為了提高吸入能力，有的在一般旋渦泵前面加上一級離心泵的葉輪，即第一級為離心式葉輪，第二級為旋渦式葉輪。這種泵便叫做離心旋渦泵，其結構如圖二所示：
離心旋渦泵的氣蝕性能較好，揚程較一般旋渦泵高。主要用于小功率鍋爐給水等。改用不同材料還可以用來輸送汽油，煤油及含腐蝕性的液體等。
W型系列泵供輸送不含固體顆粒、溫度為-20～80℃、粘度不大于37.4mm3/h，揚程：16～132m，轉速：2900r/min，入口直徑：20～65mm。
